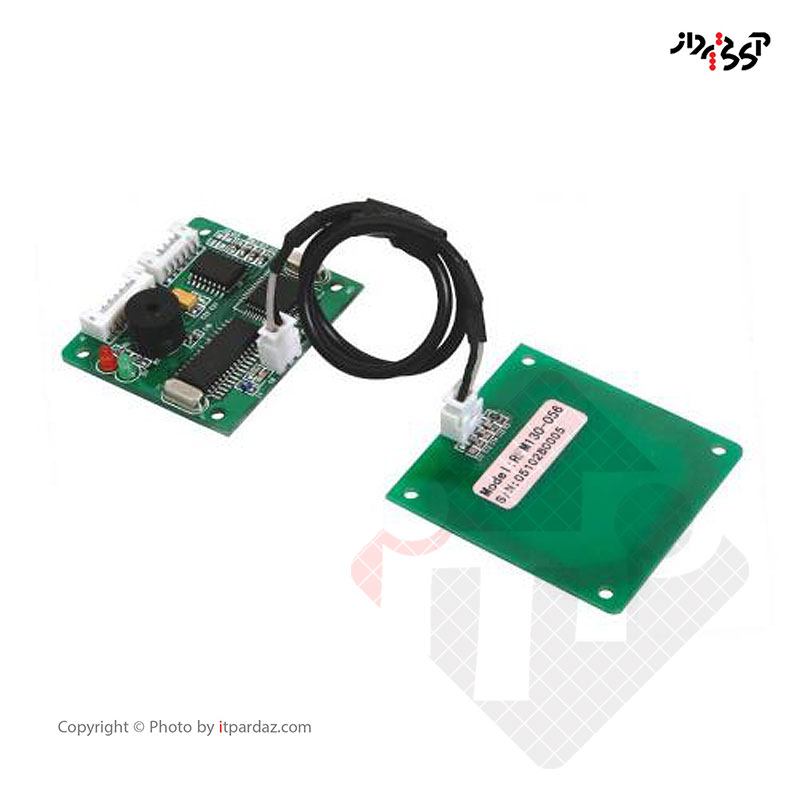

ماژول کارتخوان RM130 فرکانس 13.56MHz

نقد و بررسی

ماژول کارتخوان RM130 فرکانس 13.56MHz

ماژول کارتخوان RM130 یک ماژول RFID Reader با فرکانس 13.56MHz است که برای خواندن کارت‌ها و تگ‌های مبتنی بر استاندارد RFID / NFC مورد استفاده قرار می‌گیرد. این ماژول به دلیل طراحی کوچک، مصرف انرژی پایین و سازگاری با پروتکل‌های رایج کارت‌های هوشمند، در انواع پروژه‌های الکترونیک، اتوماسیون، تجهیزات کنترل دسترسی و دستگاه‌های قابل حمل به کار می‌رود.

ماژول RM130 از خانواده ماژول‌های RFID با کاربری سبک اما دقیق است و در پروژه‌هایی که نیاز به تشخیص سریع کارت، دقت بالا و ارتباط آسان با میکروکنترلرها دارند، عملکردی بسیار پایدار ارائه می‌دهد.

این ماژول معمولاً از طریق رابط‌های سریال مانند UART، SPI یا I2C با بردهایی مثل Arduino، AVR، ESP32 و STM32 ارتباط برقرار می‌کند.

تکنولوژی و استانداردهای پشتیبانی شده

ماژول RM130 مطابق با استانداردهای بین‌المللی RFID مانند:

• ISO14443 Type A
• ISO14443 Type B
• NFC Type 1/2 (در برخی نسخه‌ها)

طراحی شده است.

استفاده از فرکانس 13.56MHz باعث شده این ماژول در دسته HF RFID قرار بگیرد که برای کارت‌های هوشمند بانکی، کارت‌های دسترسی، کارت‌های مترو، کارت‌های سازمانی و انواع تگ‌های HF مناسب است.

کیفیت ساخت مدار، طراحی کویل آنتن و مقاومت بالا در برابر نویزهای محیطی، باعث شده RM130 در پروژه‌های صنعتی نیز قابل استفاده باشد.

کاربردهای ماژول کارتخوان RM130 13MHz

این ماژول در پروژه‌های متنوعی قابل استفاده است، از جمله:

• سیستم‌های کنترل دسترسی (Access Control)
• گیت‌های ورود و خروج
• سیستم‌های حضور و غیاب
• سیستم‌های انبارداری و مدیریت کالا توسط تگ RFID
• پروژه‌های آردوینو جهت خواندن کارت دانشجویی یا کارت پرسنلی
• دستگاه‌های POS کم‌هزینه و سیستم‌های پرداخت RFID
• تجهیزات لمسی و کیوسک‌های هوشمند
• صندوق امانات هوشمند
• سیستم‌های مدیریت قفسه فروشگاهی (Smart Shelf)
• سیستم‌های شارژ الکترونیک باشگاه‌ها

این گستره‌ی وسیع کاربرد، RM130 را به یک انتخاب اقتصادی و پرکاربرد برای توسعه‌دهندگان تبدیل کرده است.

ویژگی‌های ماژول RM130

• فرکانس کاری 13.56MHz
• طراحی کوچک و مناسب برای نصب داخلی
• مصرف انرژی بسیار کم
• پشتیبانی از پروتکل‌های استاندارد ISO14443
• ارتباط آسان با انواع میکروکنترلرها
• سرعت بالای تشخیص کارت
• مقاومت در برابر نویز
• کیفیت ساخت بالا
• پایداری در کارکرد طولانی مدت
• قابلیت استفاده در سیستم‌های پرکاربرد و صنعتی

سازگاری با کارت‌ها و تگ‌های RFID

ماژول کارتخوان RM130 با کارت‌ها و تگ‌های HF رایج بازار سازگار است، از جمله:

• کارت Mifare 1K
• کارت Mifare 4K
• کارت NTAG
• تگ‌های حلقه‌ای، چسبی، کلیدی و چرمی HF
• کارت‌های سازمانی و دانشجویی
• کارت‌های NFC نسل اول

این سازگاری گسترده توسعه پروژه‌های RFID را بسیار ساده می‌کند.

مشخصات فنی ماژول کارتخوان RM130

• فرکانس کاری: 13.56MHz
• استانداردها: ISO14443A/B
• رابط ارتباطی: UART / SPI / I2C
• ولتاژ کاری: بین 3.3V تا 5V (بسته به نسخه)
• نوع آنتن: آنتن داخلی مجتمع (on-board antenna)
• بُرد خواندن کارت: بین 3 تا 6 سانتی‌متر
• ابعاد: تقریباً 35 × 40 میلی‌متر (بسته به نسخه تولیدکننده)
• جنس PCB: FR4 با روکش مقاوم
• دمای کاری: 0 تا 60 درجه سانتی‌گراد

مزایای استفاده از ماژول RM130

• اتصال بسیار ساده با برد‌های میکروکنترلری
• قیمت اقتصادی در مقایسه با کارتخوان‌های صنعتی
• پایداری بالا در خواندن کارت حتی در محیط‌های پر نویز
• مناسب برای پروژه‌های دانشجویی، پژوهشی و صنعتی
• طراحی کوچک و استاندارد برای نصب داخل دستگاه
• نیاز نداشتن به قطعات جانبی پیچیده
• امکان خواندن سریع و بدون تماس (Contactless Reader)

جمع‌بندی نهایی

ماژول کارتخوان RM130 13MHz یکی از محبوب‌ترین ماژول‌های RFID Reader برای پروژه‌های الکترونیکی، کنترل دسترسی و مدیریت کارت‌های هوشمند است. این ماژول با پشتیبانی از استانداردهای RFID، نصب آسان، قیمت مناسب و مصرف انرژی پایین، یک انتخاب ایده‌آل برای اکثر پروژه‌های مبتنی بر تگ و کارت 13.56MHz محسوب می‌شود.

اگر به دنبال یک ماژول مطمئن، پایدار و سازگار با انواع کارت‌های RFID هستید، RM130 یکی از بهترین گزینه‌های موجود در بازار است.
